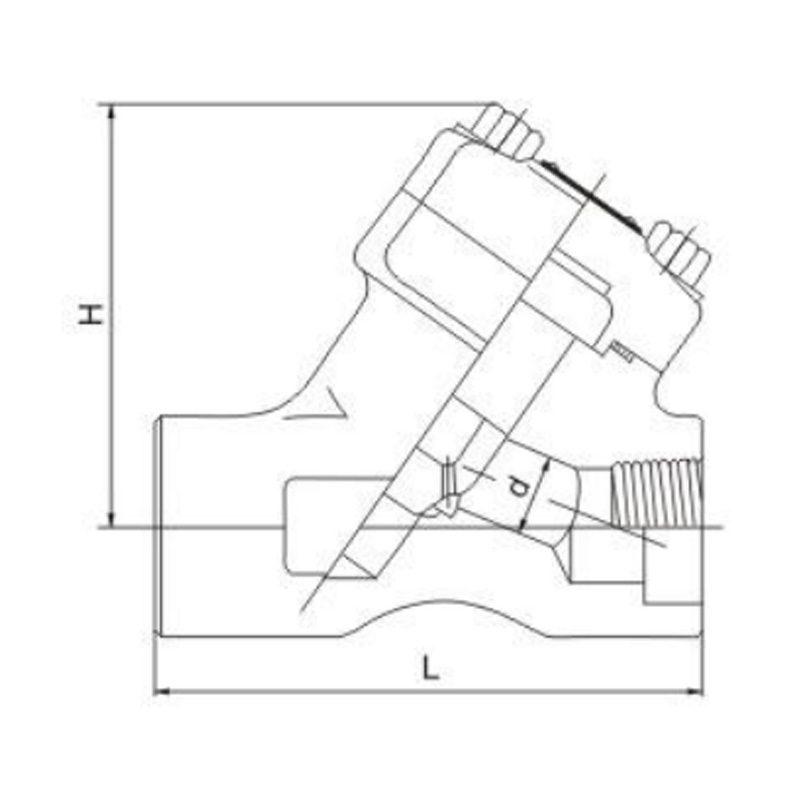

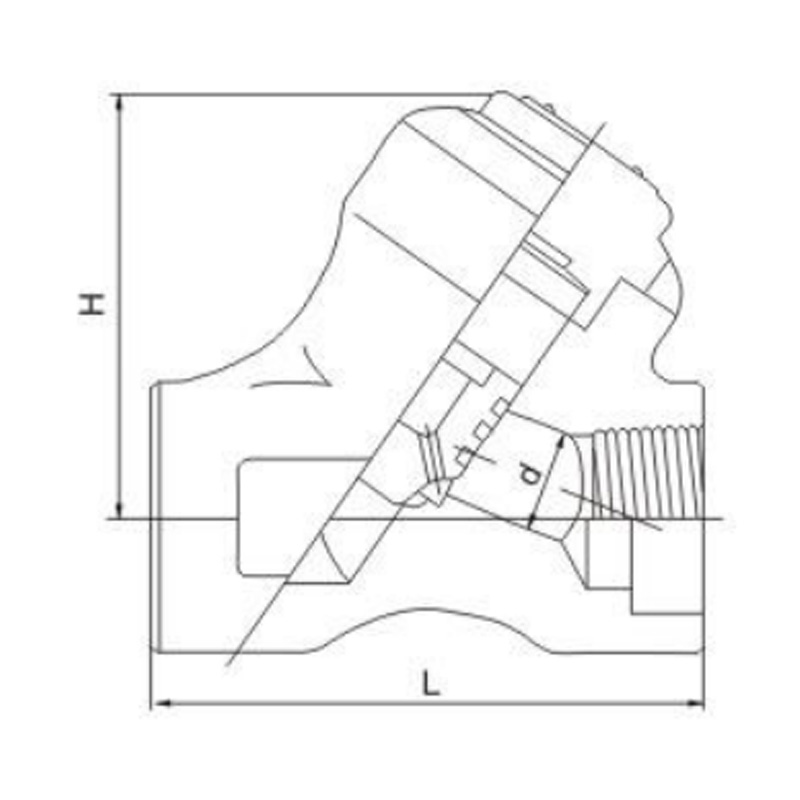

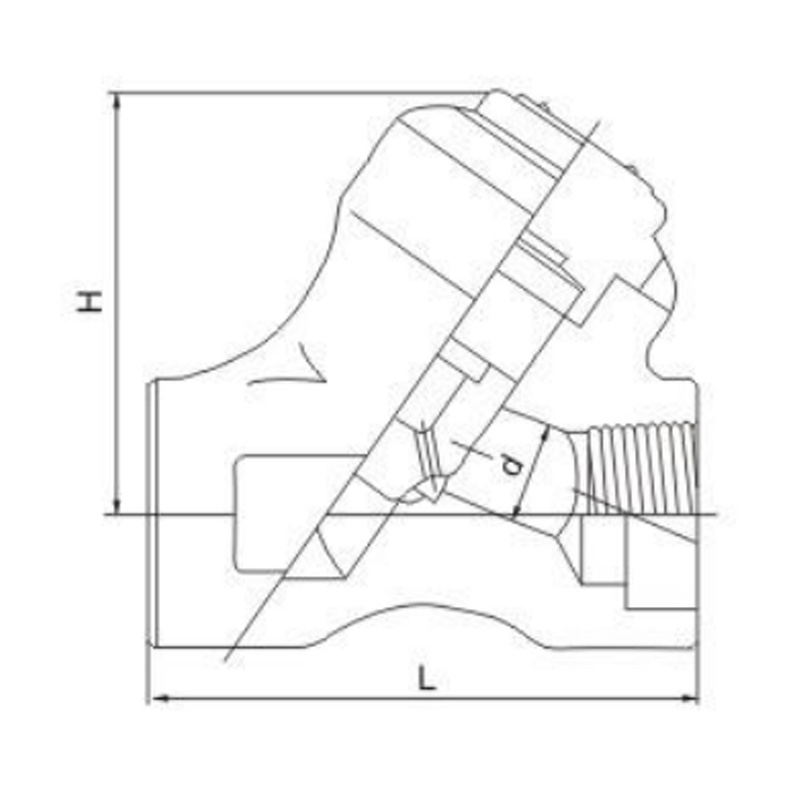

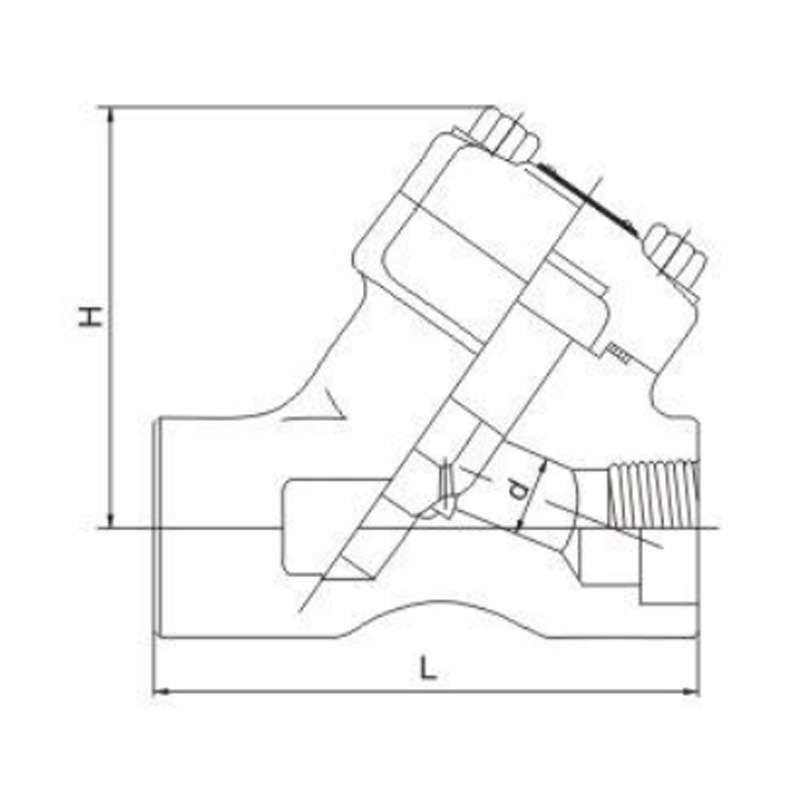

Обратный клапан Y-образной формы

Обратные клапаны Y‑pattern - это автоматические клапаны, предотвращающие обратный поток. Поверхность седла обычно устанавливается под углом 45‑ градусов к центральной линии потока, что обеспечивает гораздо более прямой путь потока и меньшее сопротивление, чем при использовании обычного обратного клапана с прямым‑рисунком.
Конкретные приложения
Обратные клапаны Y‑pattern подходят для нефтяных, химических, энергетических, металлургических и фармацевтических заводов, где они работают с водой, паром, нефтью, природным газом и различными кислотами.
Ключевые особенности
Низкое‑сопротивление Y‑Дизайн рисунка – Лицевая поверхность сиденья установлена под углом 45° к центральной линии потока. Этот обратный клапан Y‑-образной формы обеспечивает гораздо более прямой путь потока и меньший перепад давления, чем обычные обратные клапаны прямой‑-образной формы.
Широкий диапазон давления и температуры – Номинальный класс от 150 до 4500, от -196°C до 550°C, размеры от DN15 до DN200. Надежно справляется с водой, паром, нефтью, природным газом и различными кислотами.
Уплотнительные поверхности Stellite‑Hardfaced и само‑герметизирующийся колпак – Уплотнительные поверхности имеют твердосплавное покрытие Stellite‑, обеспечивающее отличную износостойкость и коррозионную стойкость. В капоте используется конструкция с само‑уплотнением под давлением для этого обратного клапана Y‑-образной формы ‑ более плотная по мере увеличения давления.
Доступны типы подъема и качания – Выберите тип подъема (опционально пружинный ‑с поддержкой для работы при низком ‑давлении или вибрации) или тип качания. Наши обратные клапаны Y-образной формы адаптируются к вашему конкретному применению.
Протестировано и настраивается – Материалы корпуса: A105N, F304, F316, F11 или F22. Концевые соединения: фланцевые, резьбовые или приваренные к DIN, ANSI, JIS или BS. По заказу доступны пружины, буферные устройства или специальная очистка.
Сертификация качества
Мы имеем сертификаты ISO 9001, ISO 14001 и ISO 45001, а также лицензию на производство специального оборудования (TS). Наша продукция производится в соответствии со стандартами API, ANSI, JIS, ISO, BS, JB и GB. Сюда входят проверки материалов, неразрушающий контроль‑, точные измерения, а также прочность/уплотняющие характеристики клапанов.
Услуги по изготовлению на заказ
Вы отправляете нам чертеж или образец, и мы рассматриваем требования. Затем мы подтверждаем чертеж и даем вам смету — быстрее, если вы предоставите 3D-модель. После подтверждения заказа мы планируем серийное производство.
