Внутренняя конструкция шарового крана с цапфой: на что сегодня обращают внимание инженеры

Внутренняя структура клапана определяет его работу под давлением, изменениями температуры и непрерывной работой. Среди промышленных запорных решений шаровой кран с цапфой стал широко обсуждаемой конструкцией благодаря своей стабильной опорной конструкции и надежному механизму уплотнения. Сегодня инженеры уделяют больше внимания внутренним компонентам, выбору материалов, допустимому давлению и условиям эксплуатации, а не только внешним размерам.

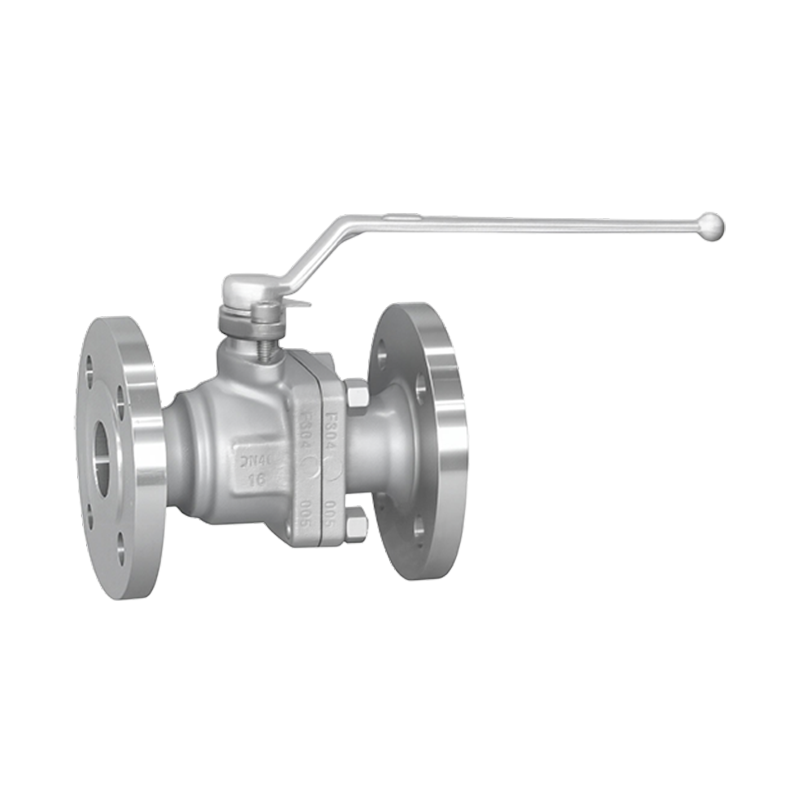

A Шаровой кран с цапфой из нержавеющей стали представляет собой сочетание коррозионностойких материалов и конструкции с фиксированным шариком. Эта конфигурация обычно используется в требовательных приложениях, таких как нефте- и газопроводы, системы химической обработки, морские объекты и транспортировка жидкостей под высоким давлением. Понимание деталей конструкции помогает инженерам сопоставить характеристики клапана с конкретными требованиями системы.

Понимание структуры опоры цапфы

Ключевое различие между шаровым краном с цапфой и плавающим шаровым краном заключается в способе поддержки шара. Плавающий шар опирается на линейное давление, которое толкает шар к выходному седлу, тогда как в конструкции с цапфой используются верхняя и нижняя опоры для удержания шара в фиксированном положении. Такая структура более равномерно распределяет механические нагрузки и снижает нагрузку на зону уплотнения.

• Верхняя опора штока: Соединяет привод или рукоятку управления с шаром и передает вращательное движение.
• Нижняя цапфа: Обеспечивает дополнительную механическую поддержку и помогает поддерживать выравнивание шара во время работы.
• Подшипники и упорные шайбы: Уменьшите трение между движущимися частями и помогите поддерживать постоянный рабочий крутящий момент.

Эта конструкция становится особенно ценной в трубопроводах большого диаметра или системах, работающих под более высоким давлением, поскольку движение шара контролируется, а не полностью зависит от силы жидкости.

Как выбор материала влияет на производительность клапана

Выбор материала напрямую влияет на коррозионную стойкость, температурную устойчивость и надежность эксплуатации. Марки нержавеющей стали часто рассматриваются для применений, в которых клапан может контактировать с агрессивными жидкостями или влажной средой.

• Нержавеющая сталь 304: Подходит для общепромышленных сред, требующих хорошей коррозионной стойкости.
• Нержавеющая сталь 316: Содержит молибден, обеспечивающий повышенную устойчивость к хлоридной коррозии и химическому воздействию.
• Дуплексная нержавеющая сталь: Обеспечивает баланс прочности и коррозионной стойкости для более требовательных применений.

В типичном шаровом кране с цапфой из нержавеющей стали могут использоваться компоненты из нержавеющей стали, такие как шар, шток и материалы корпуса, в соответствии с требованиями проекта. Некоторые конструкции также включают обработку твердой поверхности в местах уплотнения для повышения износостойкости при многократной эксплуатации.

Технология уплотнения, обеспечивающая надежное закрытие

Характеристики уплотнения являются одним из основных факторов, которые инженеры оценивают при составлении спецификации клапана. Современные шаровые краны с цапфой обычно сочетают в себе подпружиненные седла с уплотнительными конструкциями, работающими под давлением.

• Подпружиненные сиденья: Сохраняйте контакт между седлом и поверхностью шара даже в условиях более низкого давления.
• Возможность двойной блокировки и стравливания: Позволяет изолировать клапан с обеих сторон в подходящих конструкциях.
• Пожаробезопасная конструкция: Некоторые модели соответствуют требованиям API 607 или API 6FA для критически важных приложений.

Многим промышленным пользователям требуется герметичное закрытие, особенно в системах транспортировки газа, химикатов или ценных технологических жидкостей. Сочетание фиксированной шаровой опоры и усовершенствованной конструкции седла помогает снизить риск утечек во время работы.

Ключевые технические характеристики, которые изучают инженеры

Современная оценка клапана включает в себя больше, чем просто проверку размера клапана. Прежде чем утвердить проект, инженеры обычно рассматривают несколько технических факторов:

• Номинальное давление: Промышленные шаровые краны с цапфой обычно доступны в таких классах давления, как ANSI Class 150, 300, 600, 900, 1500 и 2500, в зависимости от применения.
• Диапазон температур: Материалы седел, такие как ПТФЭ, армированные полимеры или металлические седла, выбираются в зависимости от рабочей температуры.
• Конструкция отверстия: Конфигурации с полным проходом помогают минимизировать сопротивление потоку, тогда как варианты с уменьшенным проходным отверстием могут обеспечить различные преимущества при установке.
• Метод срабатывания: Доступны варианты ручного, пневматического, электрического и гидравлического управления для различных требований к управлению.

Например, трубопровод, требующий автоматического аварийного отключения, может отдавать предпочтение низкому рабочему крутящему моменту и совместимости привода, в то время как система химической обработки может уделять больше внимания коррозионной стойкости и уплотнительным материалам.

Области применения, определяющие новые требования к конструкции клапанов

Промышленные системы становятся все более сложными, что порождает новые ожидания в отношении производительности клапанов. Инженеры выходят за рамки традиционных функций отключения и учитывают такие факторы, как интеграция автоматизации, управление давлением и долгосрочная стабильность работы.

• Транспортировка энергии: Для систем, связанных с нефтью, природным газом и водородом, требуются клапаны, способные выдерживать сложные условия давления.
• Химическая обработка: Коррозионные среды требуют тщательного выбора материалов из нержавеющей стали и герметизирующих решений.
• Морские системы: Морская среда увеличивает спрос на коррозионностойкие конструкции клапанов.
• Производство электроэнергии: Системы с высокой температурой и высоким давлением требуют стабильных механических характеристик.

Тенденции в проектировании, определяющие будущее шаровых кранов с цапфой

Технология клапанов продолжает развиваться благодаря совершенствованию материалов, точности изготовления и интеллектуальных систем мониторинга. Инженеры все больше интересуются конструкциями, поддерживающими профилактическое обслуживание, автоматизированную работу и улучшенный мониторинг безопасности.

Будущие решения для клапанов могут включать улучшенную обработку поверхности, современные уплотнительные материалы и функции цифрового мониторинга, которые предоставляют рабочую информацию в режиме реального времени. Эти разработки помогают промышленным системам добиться более контролируемой работы, одновременно сокращая время непредвиденных простоев.

Заключительные мысли о конструкции современных шаровых кранов с цапфой

Внутренняя конструкция шарового крана с цапфой показывает, почему эта конструкция остается важной в сложных промышленных условиях. Опорные компоненты, системы уплотнений, выбор материалов и способность выдерживать давление – все это влияет на конечные характеристики клапана.

A Шаровой кран с цапфой из нержавеющей стали это не просто запорный компонент; это тщательно разработанное решение, разработанное с учетом надежности, контроля жидкости и требований к долгосрочному обслуживанию. Поскольку промышленные системы продолжают требовать более высоких стандартов безопасности и более точной работы, детальное проектирование клапанов останется ключевым фактором для инженеров во всем мире.
