Может ли самоуплотняющаяся задвижка соответствовать критериям проектирования вашего трубопровода?

Проектирование трубопровода предполагает нечто большее, чем просто согласование номинального размера клапана с диаметром трубы. Колебания давления, рабочая температура, состав жидкости, присоединительные размеры и требования к проверке конкретного проекта — все это влияет на пригодность клапана к эксплуатации. В компании Chisheng мы подходим к выбору клапана, рассматривая эти условия вместе, а не оценивая одну спецификацию по отдельности.

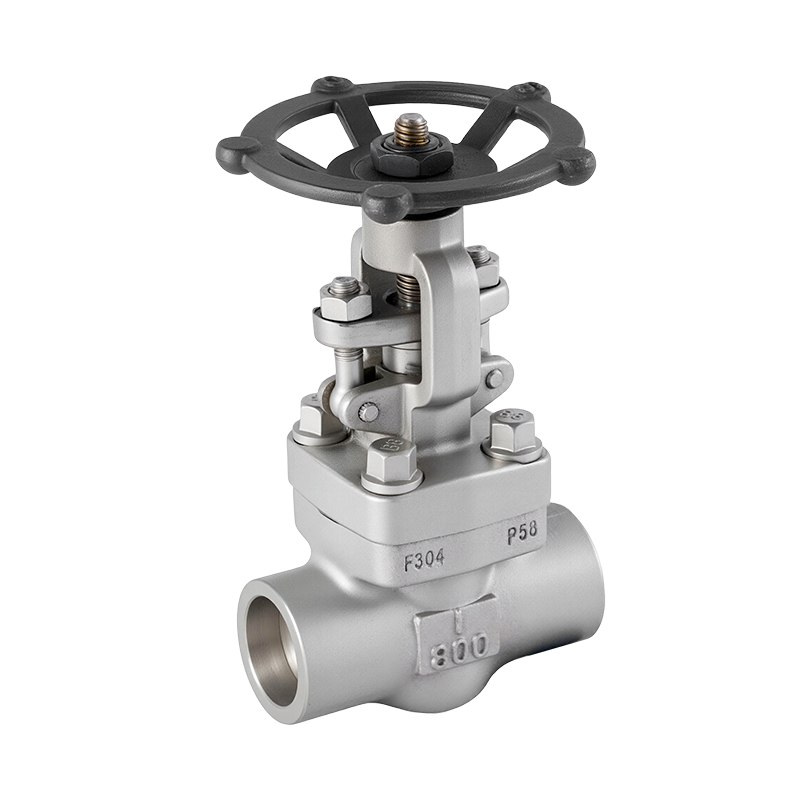

A Самоуплотняющийся задвижка использует устройство уплотнения крышки с помощью давления, в котором внутреннее давление жидкости помогает увеличить силу уплотнения между корпусом и крышкой. Эта структура может подходить для определенных применений с высоким давлением, включая производство электроэнергии, нефтехимическую переработку и промышленные трубопроводные системы. Однако его пригодность зависит от полной спецификации конструкции, а не просто от наличия самоуплотняющейся конструкции.

Наш инженерный подход в Чишэне сосредоточен на нескольких практических вопросах: Соответствует ли номинальное давление ожидаемым условиям эксплуатации? Совместимы ли материалы корпуса и отделки с технологической средой? Могут ли торцевые соединения соответствовать существующей схеме трубопроводов? Соответствуют ли записи проверок критериям приемки проекта? Заблаговременные ответы на эти вопросы помогут покупателям оценить техническую совместимость перед подтверждением заказа.

1. Начните с реальных условий эксплуатации трубопровода.

Давление и температура определяют основные требования к выбору клапана. Клапан, соответствующий классу номинального давления, все равно может оказаться непригодным, если его допустимое давление снижается при указанной рабочей температуре или если процесс предполагает частые изменения давления.

В Chisheng мы рекомендуем подготовить сводку условий обслуживания, прежде чем запрашивать предложение. Затем команда инженеров может проверить предлагаемую конфигурацию на соответствие спецификациям трубопроводов проекта.

• Нормальное рабочее давление: Запишите ожидаемое давление во время обычной работы, а не полагайтесь исключительно на номинальное обозначение трубопровода.
• Расчетное давление: Определите основу давления, используемую для инженерных расчетов, и подтвердите требуемый класс давления клапана.
• Рабочая и расчетная температура: Включите нормальные условия, соответствующие экстремальные температуры, а также условия запуска или остановки.
• Колебания давления: Опишите скачки давления, быстрые изменения или другие переходные условия, которые могут повлиять на границу давления и устройство уплотнения.
• Рабочая частота: Укажите, предназначен ли клапан для периодического отключения или частого срабатывания.

Класс давления сам по себе не обеспечивает универсального значения рабочего давления при всех температурах. Соответствующие номинальные значения давления и температуры должны быть проверены на соответствие указанному материалу и действующим стандартам проектирования. Поэтому в нашем обзоре котировок следует использовать фактический рабочий диапазон проекта, а не рассматривать обозначение класса как законченное инженерное решение.

2. Поймите, как работает самоуплотняющийся капот.

Уплотнение крышки под давлением отличается от обычного устройства с крышкой на болтах. В самоуплотняющейся конструкции внутреннее давление действует на уплотнительные компоненты и помогает увеличить силу между крышкой и корпусом клапана. Этот принцип может обеспечить эффективность уплотнения при работе под высоким давлением.

Устройство по-прежнему требует соответствующего проектирования, совместимости материалов, контроля размеров и проверки. Более высокое внутреннее давление не устраняет необходимости проверять уплотнительные компоненты или соблюдать эксплуатационные ограничения производителя.

Ключевые детали дизайна, которые следует рассмотреть

• Конструкция уплотнения крышки: Подтвердите указанную конструкцию герметичного уплотнения и ее совместимость с предполагаемым диапазоном давления.
• Уплотнительные компоненты: Проверьте материал и конструкцию уплотнительных элементов крышки на соответствие требованиям к температуре, давлению и технологической жидкости.
• Материалы корпуса и капота: Проверьте марки материалов, требования к прочности и совместимость со средой эксплуатации.
• Расположение ворот и сидений: Подтвердите указанную конструкцию ворот, конфигурацию седла и требуемые характеристики запирания.
• Шток и рабочий механизм: Проверьте, соответствуют ли расположение штока и приводное устройство доступному монтажному пространству и ожидаемым рабочим нагрузкам.

В компании Chisheng во время технических обсуждений мы рекомендуем различать уплотнение капота и уплотнение седла ворот. Уплотнение крышки предотвращает утечку через соединение корпуса с крышкой, а заслонка и седла контролируют поток через клапан. Удовлетворительный результат в одной области не означает автоматически производительность в другой.

3. Сопоставьте материал со средой процесса

Выбор материала влияет на целостность границ давления, коррозионную стойкость, температурную устойчивость и срок службы. Углеродистая сталь, нержавеющая сталь и легированная сталь могут рассматриваться для различных применений, но подходящая марка зависит от рабочей среды и нормативных требований.

Наш материал обзора должен охватывать следующие моменты:

• Состав жидкости: Определите технологическую среду, включая соответствующие коррозионные компоненты, взвешенные твердые вещества и другие загрязняющие вещества.
• Требования к коррозии: Укажите любые ограничения, касающиеся коррозионной стойкости, химического состава материала или твердости.
• Температурное воздействие: Убедитесь, что материалы корпуса, трима, штока и уплотнений остаются пригодными во всем требуемом диапазоне температур.
• Механические свойства: Убедитесь, что указанные материалы удовлетворяют применимым требованиям к прочности и ударной нагрузке.
• Прослеживаемость: Определите необходимые протоколы испытаний материалов и записи идентификации компонентов.

Особого внимания заслуживают особые условия эксплуатации. Например, трубопроводы, транспортирующие кислые жидкости, могут требовать соответствия требованиям NACE MR0175/ISO 15156, где это применимо. Работа при низких температурах может предъявлять дополнительные требования к прочности и квалификации материала. Эти условия следует указать в запросе, а не оставлять на усмотрение предположений во время котировки.

4. Проверьте размер, торцевые соединения и пространство для установки.

Даже клапан с подходящим давлением и характеристиками материала может создать проблемы при установке, если его торцевые соединения или размеры не соответствуют системе трубопроводов. Чишенг рекомендует сверить детали соединения с утвержденными чертежами трубопроводов и классом линий проекта.

• Номинальный размер: Укажите необходимое обозначение NPS или DN и подтвердите указанное расположение отверстий.
• Концевое соединение: Определите необходимый фланцевый, приварной или другой одобренный тип соединения.
• Облицовка фланца: Укажите соединение с выступом (RF), кольцевое соединение (RTJ) или другую требуемую конфигурацию, где это применимо.
• Размерный стандарт: Подтвердите применимые требования к монтажной длине, фланцам и подготовке концов.
• Зазор при установке: Оставьте место для маховика, коробки передач, перемещения штока, привода и будущего доступа.
• Метод работы: Укажите, требуется ли ручное управление, редуктор или электрический или пневматический привод.

Применимые стандарты могут включать ASME B16.34 для конструкции клапана и номинальных значений давления и температуры, а также стандарты размеров, указанные для торцевых соединений клапана. API 600, API 602 или API 6D могут подходить в зависимости от конструкции клапана и предполагаемого использования. Точный стандарт и редакция должны быть подтверждены проектной документацией, а не предполагаться только по названию продукта.

5. Используйте технические параметры в качестве инструмента проверки

Опубликованные линейки продуктов могут помочь инженерам подготовить первоначальный краткий список, но каталожные значения не заменяют утвержденную таблицу данных проекта. Классы давления, размеры, температурные пределы, материалы и варианты подключения зависят от конструкции и производителя.

В следующей таблице показана информация, которую следует просмотреть покупателям. Цифры в столбце с примерами являются ориентировочными ссылками на спецификации, а не декларацией подтвержденного ассортимента продукции Chisheng или утвержденного рабочего диапазона.

Например, покупатель, выбирающий клапан NPS 2 класса 600, должен также указать расчетную температуру, технологическую среду, требования к материалам, торцевое соединение и применимые критерии проверки. Без этих подробностей в предложении может описываться номинально аналогичный клапан, который не полностью удовлетворяет требованиям проекта.

6. Определите требования к проверке и приемке перед заказом.

Требования к проверке должны быть согласованы на этапе запроса и технических разъяснений. Класс давления или стандарт проектирования не определяют автоматически все испытания, сертификаты или проверки, необходимые для конкретного проекта.

В Chisheng мы рекомендуем документировать в спецификации покупки следующие позиции:

• Стандарты проектирования и тестирования: Укажите применимые стандарты и необходимые редакции.
• Испытание давлением: Определите необходимые испытания корпуса и затвора, испытательную среду, давление, продолжительность и критерии приемлемости, если это применимо.
• Материальная документация: Укажите отчеты об испытаниях материалов, записи прослеживаемости и любую необходимую стороннюю проверку.
• Дополнительные обследования: Укажите, требуется ли неразрушающий контроль, контроль размеров или дополнительные испытания.
• Пункты наблюдения и удержания: Определите уведомления о проверках, посещаемость покупателей и требования к выпуску.
• Идентификация и записи: Подтвердите информацию на паспортной табличке, серийный номер или обозначение плавки, где это применимо, а также окончательный пакет документации.

API 598 содержит требования к проверкам и испытаниям под давлением для применимых типов клапанов. Дополнительные спецификации проекта могут налагать дополнительные требования. Поэтому мы рекомендуем письменно подтвердить объем испытаний и критерии приемки, а не предполагать, что общая ссылка на стандарт охватывает каждую запрошенную проверку.

7. Подготовьте четкий запрос предложений для технической проверки.

Полный запрос цен помогает компании Chisheng оценить предполагаемую услугу и выявить пробелы в спецификациях до того, как будет завершена настройка конфигурации. Краткого названия продукта редко бывает достаточно, чтобы установить все технические требования.

Используйте этот контрольный список при подготовке запроса:

• Тип клапана и предполагаемая функция изоляции
• Номинальный размер, класс давления и расчетная температура
• Нормальное рабочее давление и расчетное давление
• Технологическая среда и соответствующие условия коррозии или загрязнения
• Требования к материалам корпуса, крышки, трима, штока и уплотнений
• Конструкция капота и требуемые характеристики запирания седла шибера
• Торцевое соединение, облицовка фланца и стандарты размеров
• Метод работы и ограничения при установке
• Необходимый осмотр, испытания под давлением, сертификаты и документация.
• Применимые спецификации проекта и процедуры утверждения

Наша команда может использовать эти данные для рассмотрения запрошенной конфигурации, уточнения неполных требований и подготовки предложения на основе согласованного технического объема. Любые неустраненные различия между проектной спецификацией и предлагаемым клапаном должны быть задокументированы до подтверждения заказа.

Часто задаваемые вопросы

1. Подходит ли самоуплотняющаяся крышка для любого трубопровода высокого давления?

Нет. Крышка с принудительной подачей давления может подходить для определенных условий эксплуатации при высоком давлении, но ее пригодность зависит от конструктивного исполнения, материалов, температуры, технологической среды, деталей соединений и применимых стандартов. Перед утверждением необходимо просмотреть полный рабочий диапазон.

2. Гарантирует ли самоуплотняющаяся конструкция отсутствие утечек?

Ни одна конструкция клапана не должна обеспечивать нулевую утечку при любых условиях эксплуатации. Покупатели должны указать требуемые критерии утечки через крышку и седло, применимые процедуры испытаний и пределы приемки. Результаты испытаний следует оценивать на соответствие согласованным требованиям.

3. Какие стандарты следует включить в спецификацию клапана?

Соответствующие стандарты зависят от конструкции и обслуживания клапана. API 600 может применяться к определенным стальным задвижкам, API 602 — к применимым компактным кованым стальным клапанам, а API 6D — к определенным трубопроводным клапанам. ASME B16.34 и API 598 также могут иметь отношение к расчетным характеристикам и испытаниям. Инженер проекта должен подтвердить подходящую комбинацию.

4. Какая информация поможет Чишенгу подготовить подходящее предложение?

Укажите требуемый размер, класс давления, расчетную температуру, условия эксплуатации, технологическую среду, материалы, торцевые соединения, метод работы и требования к проверке. Утвержденная таблица технических данных или спецификация трубопроводов помогут решить технические детали.

Сделайте спецификацию основой вашего решения о клапане

Подходящая конфигурация клапана начинается с четкого понимания трубопровода, а не с одного параметра каталога. Уплотнение крышки под давлением может быть полезно в определенных случаях применения с высоким давлением, но окончательное решение также зависит от совместимости материалов, характеристик седла задвижки, установочных размеров, эксплуатационных требований и документированных критериев проверки.

В Chisheng мы призываем владельцев проектов, инженерных подрядчиков и группы промышленных закупок делиться своими условиями эксплуатации и техническими требованиями перед подтверждением заказа арматуры. Это дает нам практическую основу для рассмотрения предлагаемой конфигурации, устранения пробелов в спецификациях и согласования предложения с предполагаемым применением. Четко определенный технический объем помогает каждой стороне оценить клапан на соответствие фактическим критериям проектирования трубопровода.
